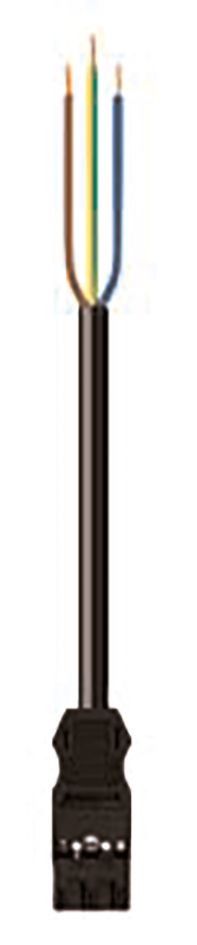

WAGO 771-9993/206-301
Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L3000mm Stecker fr.Ende

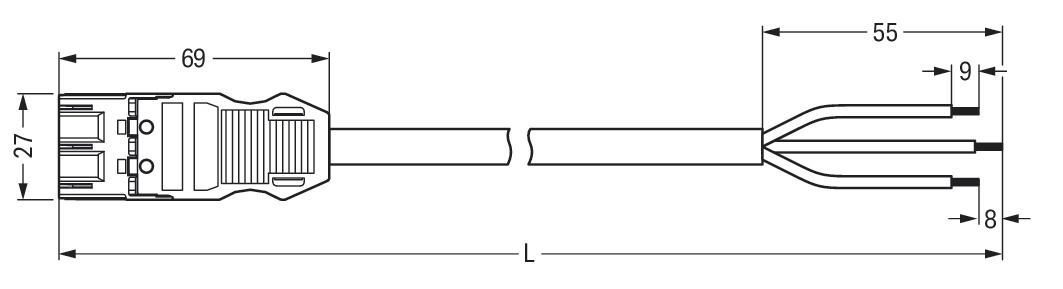

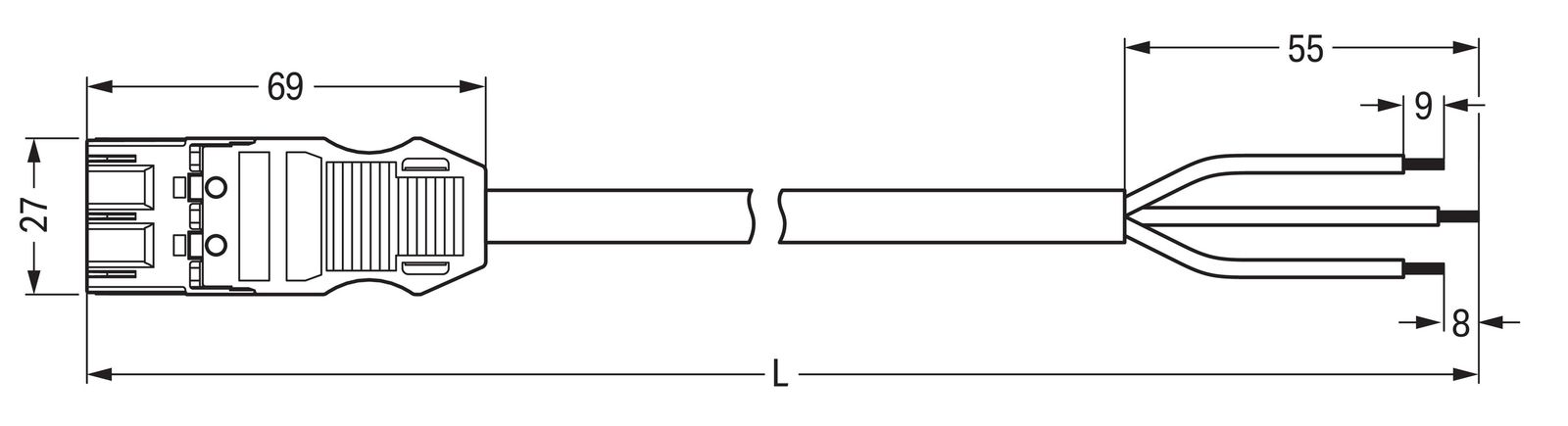

| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 24.9325 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 3000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 7.2 - 7.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L3000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 3 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Zugentlastung Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vollkommene Flexibilität bei der Elektroinstallation erlaubt Ihnen die Produktfamilie WINSTA MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Planungen flexibel gerecht wird. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. effektiver Fehlsteckschutz für Steuerungen in der Automation für eine Vielzahl von Anwendungsbereichen einbaufertig, sofort nutzbar schneller Austausch von fehlerhaften Einheiten im
| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 24.9325 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 3000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 7.2 - 7.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L3000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 3 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Zugentlastung Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vollkommene Flexibilität bei der Elektroinstallation erlaubt Ihnen die Produktfamilie WINSTA MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Planungen flexibel gerecht wird. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. effektiver Fehlsteckschutz für Steuerungen in der Automation für eine Vielzahl von Anwendungsbereichen einbaufertig, sofort nutzbar schneller Austausch von fehlerhaften Einheiten im
| Artikel | Aktionen |
|---|
| Artikelnummer | 4495561 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 771-9993/206-301 |
| Werksnummer | 771-9993/206-301 |
| EAN | 4044918271233 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
