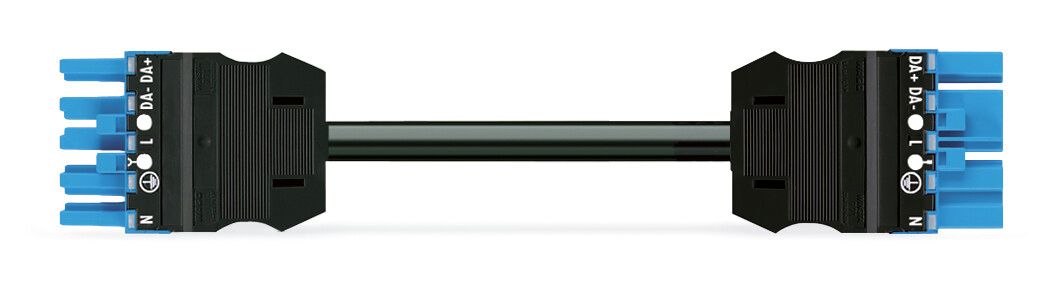

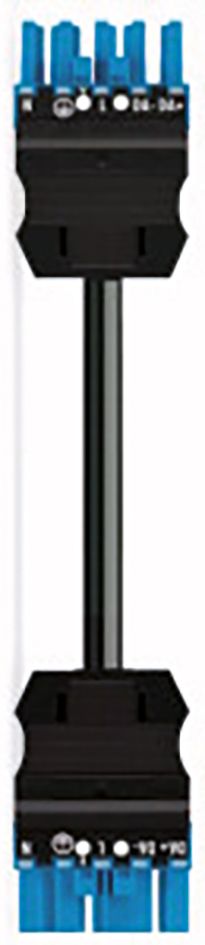

WAGO 771-9985/006-501
Verbindungskabel 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L5000mm Buchse SteckerArt der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 41.73833 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | blau |
Gehäusefarbe | schwarz |

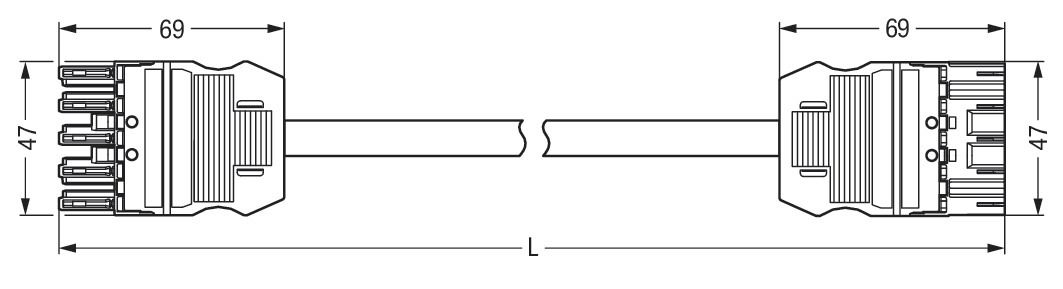

Gesamtlänge | 5000 mm |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 9.3 - 9.3 mm |
Kabeltyp | H05VV-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |

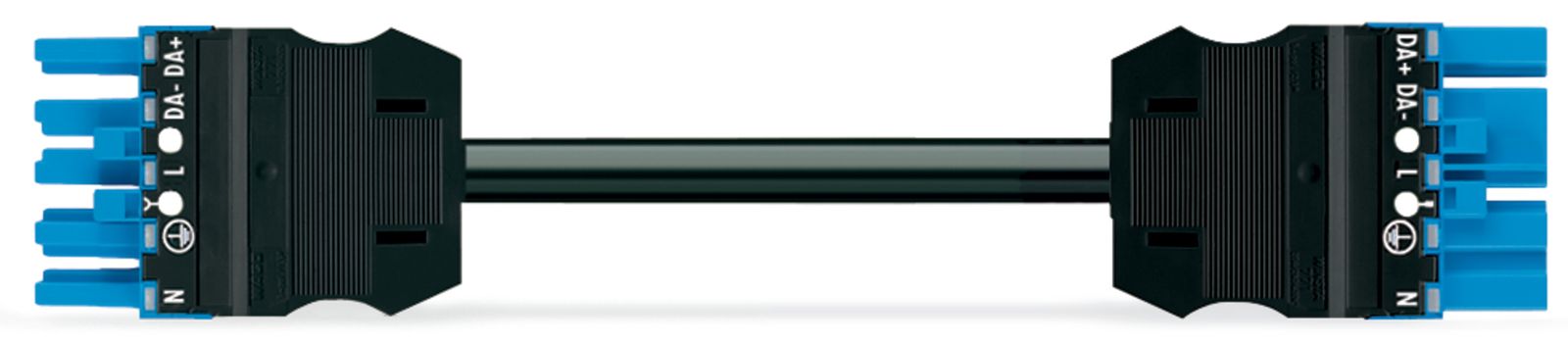

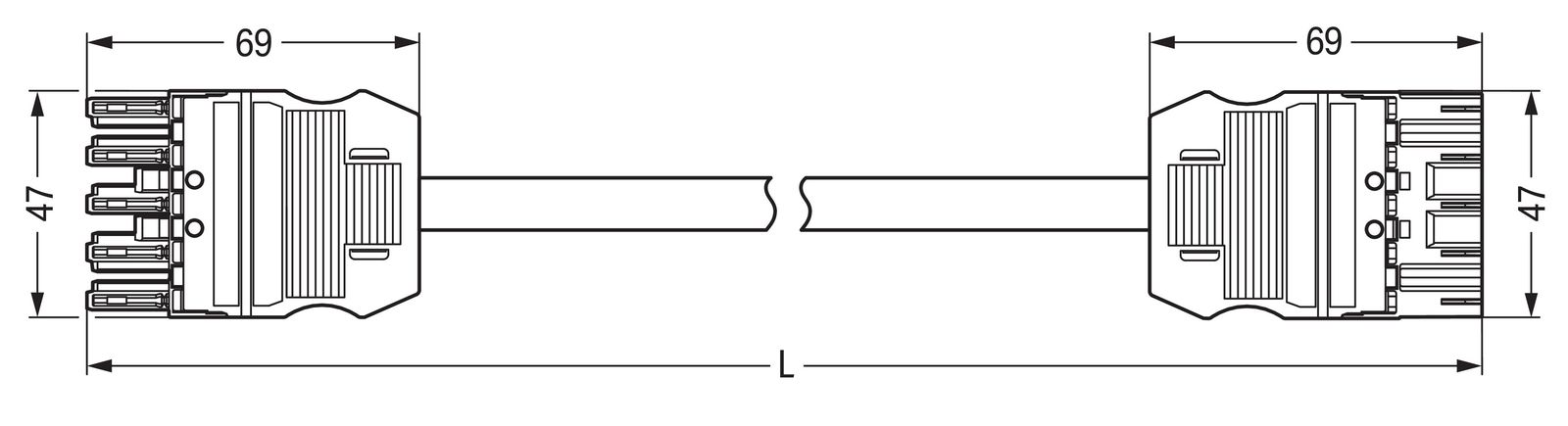

WAGO Verbindungskabel 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L5000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. I: H05VV-F 5G 1,5 mm²: 5 m: 1,50 mm²: blau konfektionierte Anschlussleitung WINSTA MIDI Kodierung I Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 gewährleistet die zügige und fachgerechte Montage. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für die einfache und smarte Lichtinstallation wie z. B. für die Dimmung bei DALI-Leuchten. Maximale Flexibilität bei der Installation von Anwendungen gestattet Ihnen die Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel und individuell gerecht wird. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht. effektiver Fehlsteckschutz für Steuerungen in der Automation für Steuerung von Licht (DALI-Standard) flexible und platzsparende Verlegung schneller Austausch von fehlerhaften
Art der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 41.73833 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | blau |
Gehäusefarbe | schwarz |
Gesamtlänge | 5000 mm |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 9.3 - 9.3 mm |
Kabeltyp | H05VV-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Verbindungskabel 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L5000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. I: H05VV-F 5G 1,5 mm²: 5 m: 1,50 mm²: blau konfektionierte Anschlussleitung WINSTA MIDI Kodierung I Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 gewährleistet die zügige und fachgerechte Montage. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für die einfache und smarte Lichtinstallation wie z. B. für die Dimmung bei DALI-Leuchten. Maximale Flexibilität bei der Installation von Anwendungen gestattet Ihnen die Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel und individuell gerecht wird. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht. effektiver Fehlsteckschutz für Steuerungen in der Automation für Steuerung von Licht (DALI-Standard) flexible und platzsparende Verlegung schneller Austausch von fehlerhaften
Artikelnummer | 4501234 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 771-9985/006-501 |
Werksnummer | 771-9985/006-501 |
EAN | 4045454001353 |
Zolltarifnummer | 85444290 |
Lagerart | Beschaffungsware |
