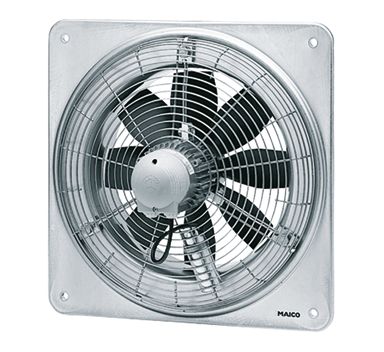

<p>Wechselstrom-Ausführung</p><p> - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.</p><p></p><p>Kurzbeschreibung</p><p> - Zur Aufputzmontage.</p><p> - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.</p><p> - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p> - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.</p><p> - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.</p><p> - Hoher lüftungsseitiger Wirkungsgrad.</p><p> - Niedriges Betriebsgeräusch.</p><p> - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.</p><p> - Ventilatoren sind wartungsfrei.</p><p> - Einbau zur Be- und Entlüftung in jeder Lage möglich.</p><p></p><p>Förderrichtung</p><p> - Die Förderrichtung ist gekennzeichnet.</p><p> - Standard Abluftbetrieb, Förderrichtung über Motor saugend.</p><p></p><p>Wechselstrommotor</p><p> - Typenreihen EZQ/EZS.</p><p> - Asynchronmotor.</p><p> - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.</p><p> - Bemessungsspannung 230 V, 50 Hz.</p><p> - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.</p><p> - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.</p><p> - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54.</p><p> - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.</p><p> - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.</p><p> - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E).</p><p> - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p></p><p>Elektrischer Anschluss</p><p> - An Klemmleiste im Abschlussdeckel des Motors.</p><p></p><p>Sicherheitshinweise</p><p> - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.</p><p></p><p>Artikel:</p><p>EZQ 40/4 B</p><p> - Ausführung: Quadratische Wandplatte</p><p> - Fördervolumen: 4350 m3/h</p><p> - FördervolumenNenn: 3060 m3/h / im opt. Wirkungsgrad</p><p> - Druck pfs, Nenn: 88 Pa - im opt. Wirkungsgrad</p><p> - Drehzahl nNenn: 1380 1/min - im opt. Wirkungsgrad</p><p> - Drehzahl: 1426 1/min</p><p> - Laufradtyp: axial</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: ja</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 249 W / im opt. Wirkungsgrad</p><p> - INenn: 1,1 A / im opt. Wirkungsgrad</p><p> - IMax: 1,5 A</p><p> - Schutzart: IP 55</p><p> - Wärmeklasse: F</p><p> - Polumschaltbar: nein</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: waagerecht / senkrecht</p><p> - Material: Stahlblech, verzinkt</p><p> - Farbe: silber</p><p> - Gewicht: 11,23 kg</p><p> - Gewicht mit Verpackung: 13,73 kg</p><p> - Nennweite: 400 mm</p><p> - Breite: 580 mm</p><p> - Höhe: 580 mm</p><p> - Tiefe: 266 mm</p><p> - Breite mit Verpackung: 600 mm</p><p> - Höhe mit Verpackung: 600 mm</p><p> - Tiefe mit Verpackung: 400 mm</p><p> - Fördermitteltemperatur bei Nennstrom: 60 °C</p><p> - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C</p><p> - Gesamteffizienz e: 30 %</p><p> - Messkategorie: A</p><p> - Effizienzkategorie: statisch</p><p> - Effizienzgrad N: 40,2</p><p> - VSD erforderlich: nein</p><p> - Herstellungsjahr: siehe Typenschild</p><p> - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen</p><p> - PBEP / FördervolumenBEP / Pfs, BEP: 0,249 kW / 3060 m3/h / 88 Pa</p><p> - nBEP: 1380 1/min</p><p> - spezifisches Verhältnis: ca. 1</p><p> - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung</p><p> - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung</p><p> - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -</p><p> - SchallleistungspegelLWA7: 81
