Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.08806 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 4000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

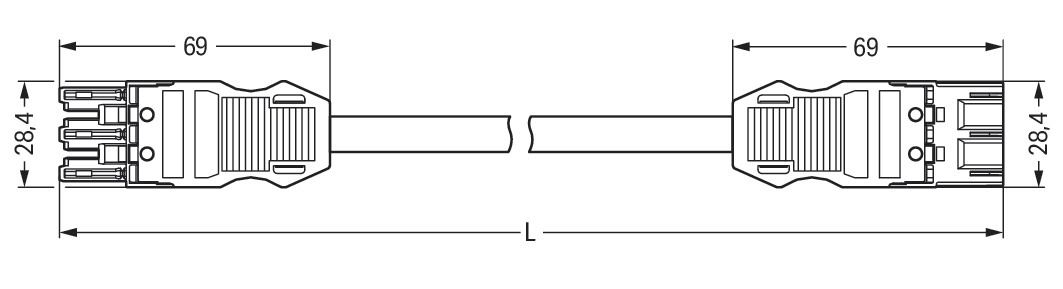

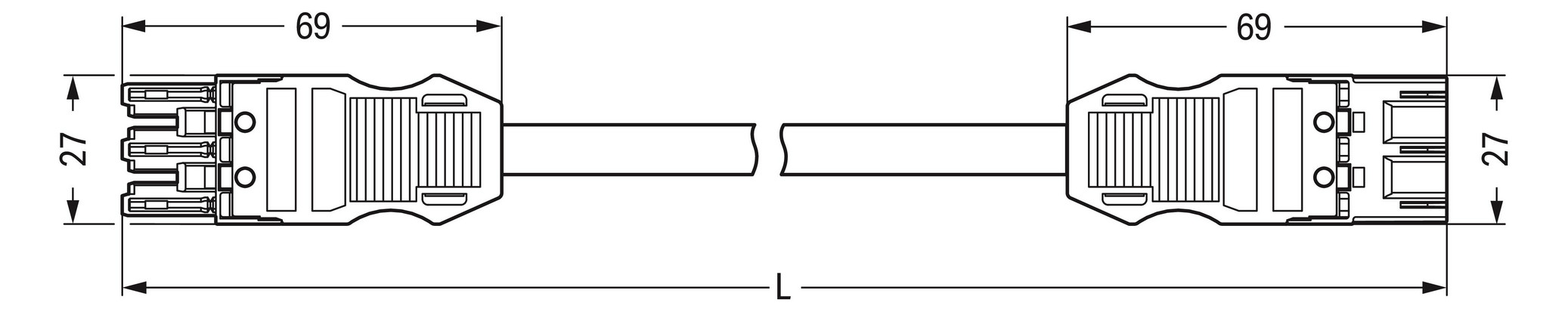

WAGO Systemverbindung 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L4000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 4 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Anwendungen fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Stromlast bis 20 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO. Fehlerfreiheit durch Fehlsteckschutz einfache Schaltungen für eine große Anzahl von Verwendungszwecken einbaufertig, sofort nutzbar
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.08806 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 4000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

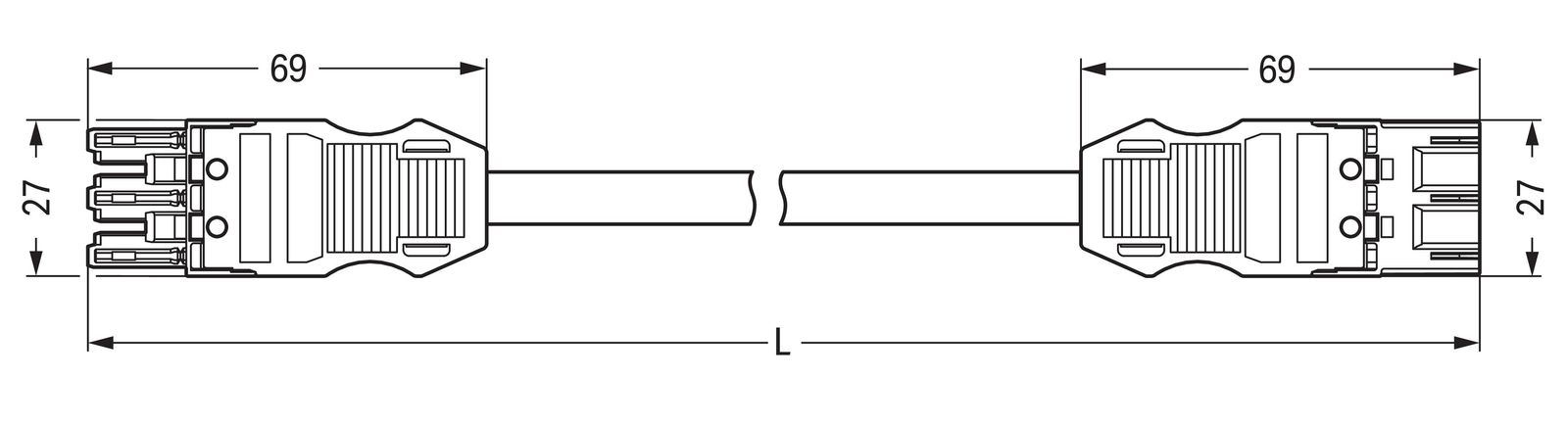

WAGO Systemverbindung 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L4000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 4 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Anwendungen fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Stromlast bis 20 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO. Fehlerfreiheit durch Fehlsteckschutz einfache Schaltungen für eine große Anzahl von Verwendungszwecken einbaufertig, sofort nutzbar
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Artikel Aktionen
Artikelnummer 1125244
Hersteller WAGO
Originalbezeichnung 771-9993/007-401
Werksnummer 771-9993/007-401
EAN 4044918585149
Zolltarifnummer 85444290
Lagerart Beschaffungsware
