Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 0.87556 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 1000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

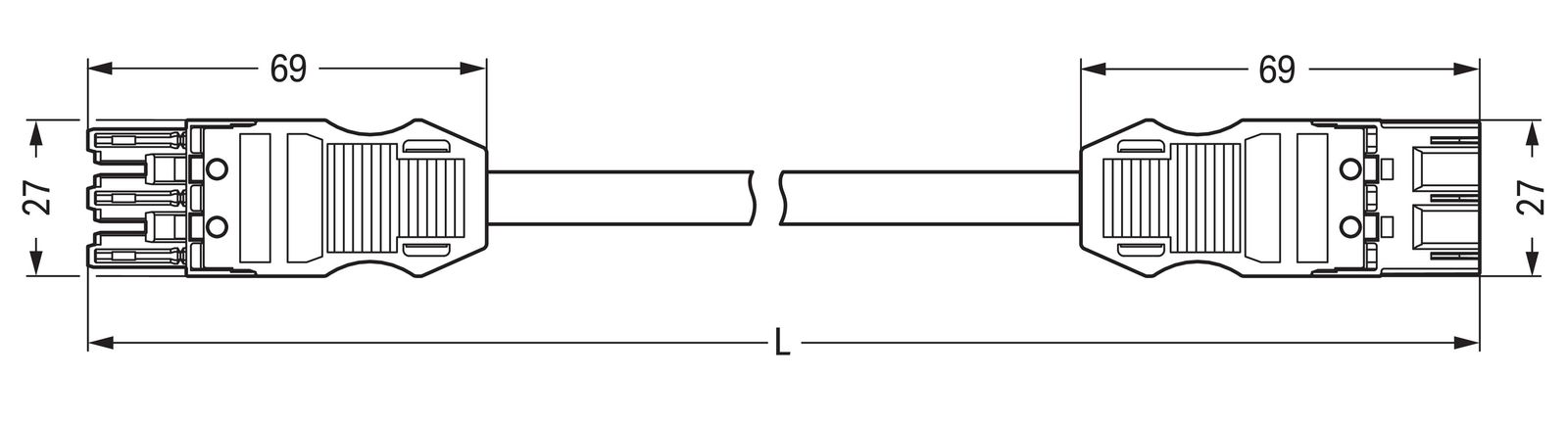

WAGO Verbindungskabel 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L1000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 1 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Aufgabenstellungen individuell gerecht wird. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz einfache Schaltungen für eine große Anzahl von Verwendungszwecken einbaufertig, sofort
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 0.87556 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 1000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)
WAGO Verbindungskabel 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L1000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 1 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Aufgabenstellungen individuell gerecht wird. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz einfache Schaltungen für eine große Anzahl von Verwendungszwecken einbaufertig, sofort
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Artikel Aktionen
Artikelnummer 4495558
Hersteller WAGO
Originalbezeichnung 771-9993/007-101
Werksnummer 771-9993/007-101
EAN 4044918585026
Zolltarifnummer 85444290
Lagerart Beschaffungsware
