Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.82556 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 5000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

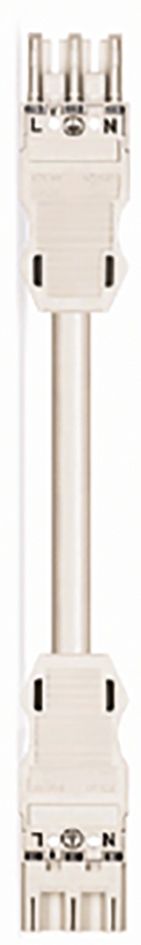

WAGO Verbindungskabel 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L5000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 5 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder für Steuerungen in der Automation für eine große Anzahl von Anwendungsbereichen kundenspezifische Lösungen schneller Austausch von fehlerhaften Einheiten im
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.82556 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 5000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

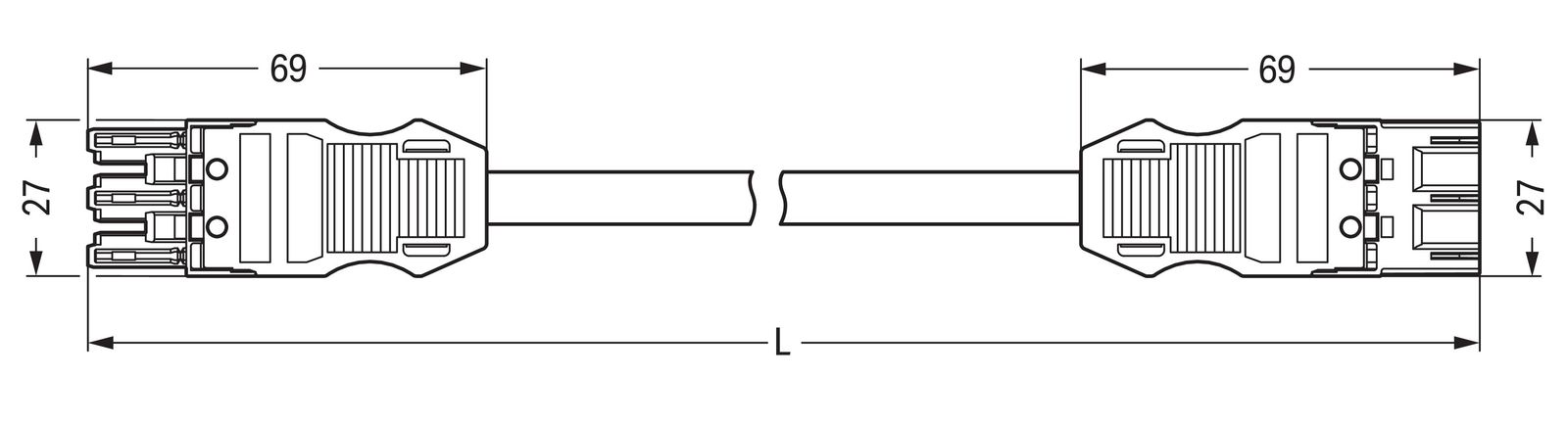

WAGO Verbindungskabel 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L5000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 5 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder für Steuerungen in der Automation für eine große Anzahl von Anwendungsbereichen kundenspezifische Lösungen schneller Austausch von fehlerhaften Einheiten im
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikel Aktionen
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Details
Artikel Aktionen
Artikelnummer 4890931
Hersteller WAGO
Originalbezeichnung 771-9993/007-501
Werksnummer 771-9993/007-501
EAN 4044918585163
Zolltarifnummer 85444290
Lagerart Beschaffungsware
